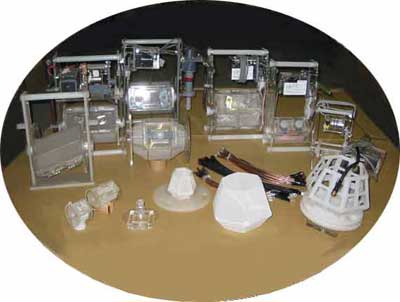

下表は標準バレルのサイズを示します。
メッキされる品物の大きさ、形状等によりバレルの大きさが変わります。
標準以外のサイズも賜ります。

標準バレル型式	大きさ	形状
H型	Φ200*250、300、350、400L	六角形
MH型	Φ150*200L	六角形
BH型	Φ114*174L	五角形
MINI	Φ55*50、75、100L	五角形
T型	Φ174*Φ250*170H	六角形
T型袋式	Φ174*Φ250*170H	六角形
S型	Φ100*Φ200*250L	両端絞り六角形
オビリーク（傾斜）型	Φ60*100L(21/4B*4B) Φ150*150H（6B*6B）	円筒
偏芯傾斜型	Φ200*250L*15度	六角形

　

　

　　　　バレルのコンドウトップへ

駆動方法等 入力：AC100V

固定回転型

可変速回転型

正逆回転型

揺動型

アップダウン式

セパレート型

ハンマリング型

バッテリー式

他

ポータブルバレルMB型

単式吊り上げバレルE型

HIクリーン1、2

2　バレルの材質
　　　　　アクリル、アクリルダイヤカット、PVC、HTPVC、PP、ステンレス
　　　　　その他　メッシュ接着式、張り替え式、袋式等

3　バレルの穴径
　　　　最小：0.2穴　　スリット：0.2*2L　ただしアクリル平板T=2の場合です。
　　　　注意：材質、板厚、板の大きさにより異なります。

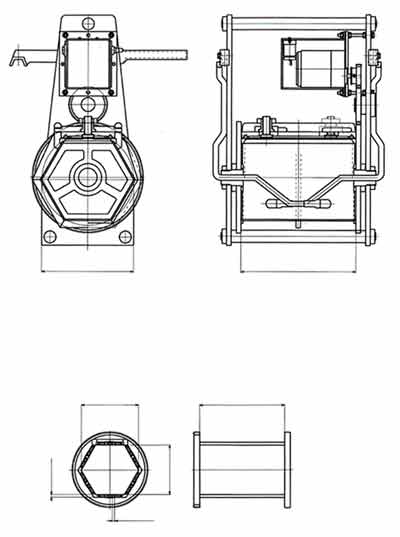

1　一般的なバレルの見方（六角形が多く採用されています）
　　A　バレル径 ：対角で見る場合　（最も一般的な見方です）
　　　　　　　　　　　（八角形、五角形、四角形等も有ります）
　　B　バレル径 ：対辺で見る場合
　　　　　　　　　　　（八角形、五角形、四角形等も有ります）
　　C　バレルの長さ ：ギアと円盤の間の長さ

板
厚
